WDS100
페이지 정보
본문
제품특징
| 측정범위 0°~360°, 최대허용오차 ±2″ |
| 정밀 신호 처리 유닛이 내장되어 온라인 캘리브레이션 지원 |
| 표준 7비트 그레이 코드 및 0~5V 아날로그 출력 지원 |
| RS485 디지털 신호 출력 지원 |
| 콤팩트한 올 알루미늄 / 본체 방열 기능(옵션) |
WDS100
Wind Direction Sensor
WDS100 풍향 센서는 정확하게 풍향 각도를 측정하며 정확도는 ±3º이며 출력 신호는 RS485, 7비트 그레이 코드, 0~5V 아날로그를 연결을 통해
데이터 수집 시스템과 직접 연결해 해양, 기상, 공항, 항구, 농업 등 다양한 분야에서 널리 사용할 수 있습니다.
Industry Applications
기상 | 운송업 | 수문학 | 농업 | 해상 | 민간 한공 |
|
|
|
|
|
|
Technical Parameters
Measuring Data | |||
풍향 측정 범위 | 0 ~ 360º | 풍속 기능 함수 | 그레이 코드 출력 A=0.2815xB (A = 각도 값, B = 이진 코드); 아날로그 출력 A=0.072xU (A = 각도 값, U = 아날로그 전압 값 [mv]) |
정확성 | ±2°(RS485)보다 우수 ±3° 이상(7비트 그레이 출력) ±2° 이상(0-5 아날로그 출력) | 분해능 | ±0.5°（RS485） ±3° (7비트 그레이) ±1°(0-5V 아날로그) |
풍대 설치 외경 | 50mm / 52mm | ||
General | |||
전원 전압 | 5~24VDC, 20mA/1A(온열) | 센서 출력 레벨 | 1≤+5mA고체>Uin-1.5V 1≥-5mA 저상태<1.5V |
가열시 작동온도 | -50~55℃（-58~131℉） | 저장 온도 | -60~70℃（-76~158℉） |
재질 | 케이스: 알루미늄 합금 풍향계: 검은색 유리섬유 나일론 | 치수 | 295（h）×252（L）mm |
풍향계의 회전 반경 | 172mm | 전원 공급 | DC12V±25%//PoE (802.3af) |
풍향계의 회전 반영 | 6.7W MAX | 무게 | 500g |

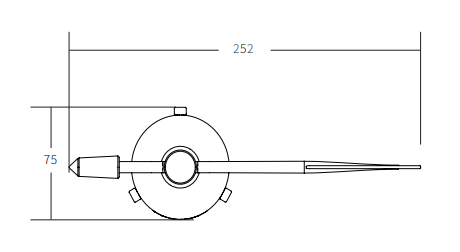

Dimensions (Unit : mm)
